Cara Instal Delphi 7 di windows 7

Ada sedikit Tips nih buat agan-agan yang mau nginstal software Delphi 7.
pada awalnya saya mau nginstal software tersbut, ya karna tuntutan kuliah buat ngerjain Laporan Awal dan Laporan Akhir Praktikum. saya dapat softwarenya juga dikasih dari lab.
pas saya coba instal, tapi ada kendala nih software mintanya di winwows XP,2000 sama NT. padahal kompi saya di rumah pake windows 7 walaupun gk asli!!
saya cari"lah tips-triks buat nginstal nih software tapi di windows 7, akhirnya saya nemu tips jitunya nih..!! langsung aja deh..!!


Instalasi

• Pastikan anda install delphi menggunakan hak administrator.
• Jalankan instaler Delphi. Gunakan seting default untuk lokasi instalasinya. Abaikan peringatan yang muncul
• Setelah selesai instalasi coba jalankan Delphi 7, pasti anda akan menemukan error tentang mengubah nama file delphi32.$$$ to .dro di lokasi  /program files/delphi directories . Dan sesuatu tentang debug yang perlu perubahan.
• Jadi masalahnya sebenarnya ada disini karena terlalu proteksinya maka directory Delphi juga ikut terproteksi.

Solusi Penyelesaian masalah

• Pastikan menjalankan perintah ini menggunakan administrator.
• Buka properties directory pada c:/program files/borland.
• Pada Tab awal hilangkan tanda cek pada Read-only attribute kemudian klik tombol Apply untuk mengaplikasikan perintah.
• Buka tab security
• Berilah hak full akses untuk users yang anda pakai untuk directory  c:/program files/borland.

Sekarang Delphi anda siap digunakan.



sumber : http://wa2n.staff.uns.ac.id

Read more »

Mengenal Universal Serial Bus (USB)

             USB merupakan port standard yang ada di komputer saat ini, setiap komputer yang kita beli saat ini selalu dilengkapi setidak satu atau lebih konektor USB. konektor-konektor USB tersebut dapat ditancapi berbagai operasi saat ini juga sangat mendukung keberadaan USB, mulai versi Windows Xp ke atas bahkan sudah terdapat installer berbagai perangkat USB yang incude dalam satu paket program windows tersebut.

dibanding dengan menyambung perangkat ke jenis port lain yang terdapat di komputer, penggunaan port USB sangat-sangat mudah. satu dekade lalu sebelum tersedia port USB di komputer kita. menyambungkan suatu perangkat ke komputer bisa membuat pusing. Masalah tersebut antara lain :

              Printer harus disambungkan ke port parallel, padahal sebagian besar komputer yang diproduksi saat itu bahkan sampai saat ini hanya dilengkapi dengan satu port paralel saja. Zip drive yang membutuhkan koneksi speed tinggi juga menggunakan port paralel untuk dapat terhubung ke komputer. Speed yang dibutuhkan adalah transfer data berkecepatan tinggi, sedangkan port paralel tidak mampu mengakomodir kecepatan tinggi tersebut sehingga kita harus bersedia berlama-lama menunggu hanya untuk satu proses copy data kecil saja.

                  Modem, beberapa jenis printer, dan kamera digital menggunakan port serial untuk terhubung ke komputer, padahal sebagian besar komputer yang diproduksi saat itu hanya memiliki maksimal dua port serial. sekedar info port serial dikenal lambat dalam proses transfer data, karena data transfer secara serial bit per bit.

Piranti yang memerlukan koneksi yang lebih cepat harus dipasang dengan card sendiri, yaitu tentu saja hal ini membutuhkan space tersendiri jika ingin dipasang slot card komputer. beruntung jika masih ada sisa slot di komputer kita.

Tujuan diciptakannya USB adalah untuk mengakhiri masalah tersebut Universal Serial Bus (USB) menyediakan cara tungaal, standard dan mudah untuk menghubungkan device ke komputer sampai dengan 127 perangkat dalam satu port USB.

beberapa contoh perangkat yang telah dibuat dalam versi USB antara lain :

• Printer
• Scanner
• Mouse
• Joystick
• Kamera Digital
• webcam
• Modem
• Load Speaker
• Video Phone
• dll.
•


KABEL DAN KONEKTOR USB

Menyanbungkan perangkat USB ke komputer sangatlah mudah. anda anya perlu mencari port USB  di bagian belakang komputer anda, kemudian tancapakan konektor USB ke port USB, dan selesai.

salah satu contoh USB di komputer

Jika perangkat yang anda tancapkan adalah perangkat baru yang belum pernah terinstal di komputer adanda sebelumnya, sistem operasi komputer anda secara otomatis akan memcoba mengenali dengan auto detect. Jika driver perangkat tersebut sebelumnya sudah terinstal di komputer maka anda dapat langsung menggunakan perangkat tersebut. Perangkat USB tersebut dapat di sambung-putus kapanpun dibutuhkan.

KonektorUSB tipe A

Konektor USB tipe B

Banyak jenis perangkat USB dilengkapi dengan kabel konektor USB sendiri. Ada 2 jenis konektor USB yang ada dipasaran yakni konektor USB tipe A dan tipe B. USB standard menggunakan konektor jenis a dan B untuk mencegah kebingungan konsumen. Gunakanlah konektor jenis A untuk socket USB jenis A dan konektor jenis B untuk socket USB jenis B

USB HUB

Sebagian besar komputer yang  ada saat ini hanya dilengkapi paling banyak 4 port USB. Bagaimana jika anda membutuhkan lebih dari 4 port USB untuk perangkat anda? Tentu saja anda dapat menggunakan USB hub. Saat inipun sudah banyak tersedia USB hub di pasaran mulai dari belasan ribu rupiah anda sudah bisa mendapatkannya. USB standard mampu mendukung sampai 127 perangkat dalam satu port, salah satu di antaranya adalah USB hub.

USB konektor tipe A

Umumnya USB hub mempunyai 4 port, dalam beberapa jenis lain dapat lebih dari itu. Tancapkan USB hub ke port USB yang ada di komputer anda, kemudian tancapkan perangkat USB anda ke hub tersebut. Dengan menyambungkan hub-hub tersebut satu sama lain anda dapat menyediakan sampai puluhan port USB di komputer anda.

USB standard mampu memberikan supply tegangan ke perangkat yang terhubung dengan port tersebut. Tentu saja perangkat yang membutuhkan power tinggi seperti printer dan scanner harus memiliki power suply sendiri, tetapi perangkat yang hanya memerlukan catu daya rendah seperti mouse dan kamera digital dapat memperoleh catu daya langsung dari USB. Catu USB mencapai 500mA pada tegangan 5 V.

PROSES YANG TERJADI di USB

Ketika host (komputer) mencatu perangkat USB, host mendata perangkat yang terhubung ke bus USB dan menyiapkan alamat memori untuk masing-masing perangkat tersebut. Proses tersebut disebut enumerasi. Perangkat USB tersebut juga langsung diinisialisasi oleh host ketika terhubung ke bus USB. Host juga mencoba mencari dan memilihkan tipe transfer data apa yang cocok untuk perangkat tersebut. Sebagai contoh:

·            Interrupt – untuk perangkat yang hanya memerlukan transfer data kecil seperti: mouse dan keyboard

·       Bulk –  untuk perangkat yang memerlukan transfer data besar seperti: printer

·       Isochronous – untuk perangkat yang memerlukan transfer data dua arah, dan memerlukan resolusi tinggi seperti: speaker dan  webcam

Host dapat juga mengirim perintah dan mendata parameter-parameter yang diperlukan dengan menggunakan control packet.

Setelah perangkat didata oleh host, host kemudian mengatur total bandwith yang diperlukan oleh perangkat yang menggunakan mode

isochronous dan interrupt. Perangkat dengan mode transfer data tersebut dapat menggunakan sampai 90 persen dari total 480 Mbps yang disediakan port USB. Setelah 90 persen bandwith tersebut dipakai, host akan menolak akses ke perangkat isochronous dan interrupt yang lain. Control packet dan paket untuk transfer data tipe bulk kemudian menggunakan total bandwith yang tersisa tersebut (sedikitnya 10 persen).

Universal Serial Bus (USB) membagi bandwith yang tersedia dalam bentuk frame-frame, host kemudian mengontrol frame-frame tersebut. Frame mengandung 1500 byte, yang terbentuk setiap milidetik. Dalam frame, perangkat dengan mode transfer data isochronous dan interrupt mendapatkan jatah bandwith tersendiri sesuai dengan kebutuhan bandwith perangkat tersebut.

KARAKTERISTIK USB

USB mempunyai karakteristik sebagai berikut:

·        USB dapat disambungkan ke 127 perangkat, baik tersambung  secara langsung atau melalui hub.

·       Dengan kabel USB tunggal perangkat USB dapat terhubung sejauh 5 meter dari komputer. Dengan hub perangkat USB dapat terhubung  sejauh 30 meter, dengan  hanya menggunakan 6 kabel hub saja.

·       Dengan USB 2.0 kecepatan transfer data dapat mencapai 480 Mbps (Megabits per second).

·        Kabel USB mempunyai dua kabel untuk power yakni +5V dan ground serta sepasang kabel sebagai kabel data.

·        Pada kabel USB terdapat power yang mampu menyuplai sampai 500 mA pada tegangan 5 V.

Perangkat seperti mouse dapat langsung mendapatkan catu daya secara langsung dari USB. Printer memerlukan catu tersendiri sehingga tidak memerlukan catu dari komputer.

 Perangkat USB dapat disambung-putus dari komputer kapanpun dibutuhkan dengan mudahnya.

·         Perangkat USB dapat disambung-putus dari komputer kapanpun dibutuhkan dengan mudahnya.

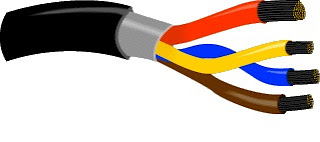

Penampang bagian dalam kabel USB: terdapat dua kabel untuk catu: + 5V (kabel merah), ground (abu-abu) dan sepasang kabel untuk transfer data (kuning dan biru). Kabel-kabel tersebut dilapisi oleh lapisan pelindung kabel.

USB TIPE  2.0

USB 2.0 Standard dirilis di pasaran sejak April 2000 yang merupakan versi upgrade  USB seri 1.1. USB 2.0 (High-speed USB) menyediakan bandwith tambahan untuk aplikasi multimedia dan penyimpanan yang mempunyai kecepatan transfer data 40 kali lipat lebih cepat bila dibandingkan dengan USB versi 1.1. USB 2.0 juga menggunakan konektor dan kabel yang sama seperti versi pendahulunya sehingga perangkat yang dulu memanfaatkan versi sebelumnya dapat juga dipakai di USB 2.0.

USB 2.0 Mampu mendukung tiga mode speed (1.5, 12 dan 480 Mbps), USB 2.0 mampu mendukung perangkat berbandwith rendah seperti keyboard dan mouse sebaik perangkat berbandwith tinggi seperti web cam beresolusi tinggi, scanner, printer dan sistem memori berkapasitias tinggi. USB 2.0 memungkinkan pengguna untuk menjalankan berbagai perangkat USB dalam satu waktu secara simultan, tanpa mengalami gangguan sedikitpun.

sumber : http://ilmukomputer.org

Read more »

SEJARAH MOUSE

Mouse, atau yang dalam bahasa Indonesianya disebut tetikus, sering kita gunakan sehari-hari. Ternyata, banyak perkembangan mouse dari awal mulanya dibuat hingga mouse canggih yang sangat populer saat ini. Mouse pertama ditemukan oleh Douglas Engelbart dari Stanford Research Institute pada tahun 1963.

Mouse adalah satu dari beberapa alat penunjuk (pointing device) yang dikembangkan untuk oN Line System (NLS) milik Engelbard. Selain mouse, yang pada mulanya disebut “bug”, juga dikembangkan beberapa alat pendeteksi gerakan tubuh yang lain, misalnya alat yang diletakkan di kepala untuk mendeteksi gerakan dagu. Karena kenyamanan dan kepraktisannya, mouse-lah yang dipilih.

Gambar 1&2: Mouse pertama buatan Engelbard

Mouse pertama berukuran besar, dan menggunakan dua buah roda yang saling tegak lurus untuk mendeteksi gerakan ke sumbu X dan sumbu Y. Engelbart kemudian mematenkannya pada 17 November 1970, dengan nama Penunjuk posisi X-Y untuk sistem tampilan grafis (X-Y Position Indicator For A Display System). Pada waktu itu, sebetulnya Engelbart bermaksud pengguna memakai mouse dengan satu tangan secara terus-menerus, sementara tangan lainnya mengoperasikan alat seperti keyboard dengan lima tombol.

MOUSE BOLA

Perkembangan selanjutnya dilakukan oleh Bill English di Xerox PARC pada awal tahun 1970. Ia menggunakan bola yang dapat berputar kesegala arah, kemudian putaran bola tersebut dideteksi oleh roda-roda sensor didalam mouse tersebut. Pengembangan tipe ini kemudian melahirkan mouse tipe Trackball, yaitu jenis mouse terbalik dimana pengguna menggerakkan bola dengan jari, yang populer antara tahun 1980 sampai 1990. Xerox PARC juga mempopulerkan penggunaan keyboard QWERTY dengan dua tangan dan menggunakan mouse pada saat dibutuhkan saja. Mouse saat ini mengikuti desain École polytechnique fédérale de Lausanne (EPFL) yang diinspirasikan oleh Professor Jean-Daniel Nicoud.

Gambar 3: Beberapa paten desain mouse (dari kiri ke kanan): Buatan mouse buatan Engelbard,

mouse bola dengan 4 roller oleh Rider, dan mouse bola dengan 2 roller dan sebuah

pegas oleh Opocentsky (seperti pada mouse bola saat ini).

MOUSE OPTIKAL
Selain mouse bola, saat ini banyak digunakan mouse optikal. Mouse optikal lebih unggul dari mouse bola karena lebih akurat dan perawatannya lebih mudah dibandingkan mouse bola. Mouse optikal tidak perlu dibersihkan, berbeda dengan mouse bola yang harus sering dibersihkan karena banyak debu yang menempel pada bolanya. Mouse optikal pertama dibuat oleh Steve Kirsch dari Mouse Systems Corporation. Mouse jenis ini menggunakan LED (light emitting diode) dan photo dioda untuk mendeteksi gerakan mouse. Mouse optikal pertama hanya dapat digunakan pada alas (mousepad) khusus yang berwarna metalik bergaris-garis biru--abu-abu.
Mouse optikal saat ini dapat digunakan hampir di semua permukaan padat dan rata, kecuali permukaan yang memantulkan cahaya. Mouse optikal saat ini bekerja dengan menggunakan sensor optik yang menggunakan LED sebagai sumber penerangan untuk mengambil beribu-ribu frame gambar selama mouse bergerak. Perubahan dari frame-frame gambar tersebut diterjemahkan oleh chip khusus menjadi posisi X dan Y yang kemudian dikirim ke komputer.

Gambar 4: Mouse Optikal

MOUSE LASER
Mouse laser pertama kali diperkenalkan oleh Logitech, perusahaan mouse terkemuka yang bekerja sama dengan Agilent Technologies pada tahun 2004, dengan nama Logitech MX 1000. Logitech mengklaim bahwa mouse laser memilki tingkat akurasi 20 kali lebih besar dari mouse optikal. Dasar kerja mouse optikal dan mouse laser hampir sama, perbedaannya hanya penggunaan laser kecil sebagai pengganti LED digunakan oleh mouse optikal.
Saat ini mouse laser belum banyak digunakan, mungkin karena harganya yang masih mahal.

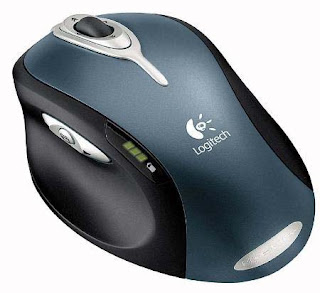

Gambar 5: Mouse Laser Wireless Logitech MX-1000

Dari semua perkembangan mouse, yang tidak banyak berubah adalah jumlah tombolnya. Semua mouse memiliki tombol antara satu sampai tiga buah. Mouse pertama memiliki satu tombol. Kebanyakan mouse saat ini, yang didesain untuk Microsoft Windows, memiliki dua tombol. Beberapa mouse modern juga memiliki sebuah Wheel untuk mempermudah scrolling. Sementara itu, Apple memperkenalkan mouse satu tombol, yang tidak berubah hingga kini.

Gambar 6: Mouse satu tombol Apple: Apple Macintosh Plus mouse tahun 1986 (kiri) dan mouse

terbaru Apple yang artistik (kanan).

Gambar 7: Mouse wireless dua tombol

Mouse modern juga sudah banyak yang tanpa kabel, yaitu menggunakan teknologi wireless seperti Infra Red, gelombang radio ataupun Bluetooth. Mouse wireless yang populer saat ini menggunakan gelombang radio ataupun Bluetooth. Sedangkan mouse yang menggunakan Infra Red kurang begitu populer karena jarak jangkauannya yang terbatas, selain itu juga kurang praktis karena antara mouse dan penerimanya tidak boleh terhalang.

sumber : http://ilmukomputer.org

Read more »

RAHASIA DIBALIK PIRINGAN CD

Media CD sudah bukan barang aneh lagi. Banyak orang yang sering bermain-main dengan kepingan CD untuk berbagai keperluan. Ada yang membuat foto di studio dan hasil fotonya disimpan di CD, ada yang membuat album lagu dan hasilnya disimpan di CD, ada juga membuat film dan hasilnya disimpan pula di kepingan CD. Alat untuk merekam CD harganya kian terjangkau. Tidak sampai ½ juta rupiah kita sudah bisa membeli perekam CD atau lebih dikenal sebagai CD Writer. Kepingan CD pun harga jauh lebih murah daripada disket. Dengan harga sekitar 1.500 – 2.500 rupiah kita sudah mendapatkan piringan plastik yang ajaib itu.

TIPE-TIPE PIRINGAN CD

Piringan CD yang kita jumpai dipasaran, pada dasarnya terbagi menjadi 3 golongan. Yaitu CD-ROM, CDR dan CD-RW. Masing-masing dari tipe CD ini memiliki karateristik tersendiri.

CD-ROM Singkatan dari Compact Disc - Read Only Memory. Piringan CD-ROM ini berwarna perak. Proses pembuatannya adalah dengan cara menaruh selembar lapisan plastik yang telah disinari oleh sinar laser. Sinar laser itu akan membentuk semacam pit (lubang) berukuran mikro – yang sangat kecil sekali. Lubang-lubang itu akan membentuk deretan kode yang isinya berupa data. Sekali tercipta lubang, maka tidak bisa ditutup lagi. Lalu lapisan plastik itu akan dibungkus lagi oleh plastik cair yang berguna sebagai pelindung dan pemantul. Semua itu prosesnya dilakukan secara bertahap dalam suatu mesin cetakan. Alat cetakan CD-ROM bentuknya mirip cetakan kue martabak manis dan analogi pembuatannya juga mirip

seperti itu. Lebih jelasnya lihat gambar dibawah ini;

Kualitas CD-ROM ditentukan oleh ketiga lapisan tersebut. Lapisan pemantul harus mampu memantulkan cahaya yang dipancarkan oleh sinar laser dengan sempurna sehingga informasi yang ada di lapisan data dapat terbaca dengan baik. Sementara lapisan pelindung harus kuat agar lapisan data tidak rusak karena tergores atau kotor. CD-ROM original umumnya lebih awet daripada CD-ROM bajakan. Karena kualitas lapisan-lapisan pada CD-ROM original sangat kuat dan berkualitas dibawah standar mutu pabrik yang dapat diandalkan. Akan tetapi, tidak tertutup kemungkinan ada pula CD-ROM bajakan yang berkualitas, namun tentu harganya tidak murah.

CD-R

Singkatan dari Compact Disc - Recordable. Piringan CD-R ini umumnya berwarna hijau, tapi ada beberapa yang berwarna biru, merah dan hitam. Proses pembuatannya mirip dengan CD-ROM, yaitu dengan cara menaruh selembar lapisan plastik. Perbedaannya lembaran plastik itu belum disinari oleh laser. Lalu lapisan plastik itu akan dibungkus lagi oleh plastik cair yang berguna sebagai pelindung dan

pemantul. Lalu kapan lembaran plastik itu akan disinari laser? Jawabannya nanti pada saat kita hendak merekamnya. Itulah sebabnya CD-R disebut juga dengan CD-Blank karena isinya masih kosong. Menentukan kualitas CD-R juga sama dengan menentukan kualitas CD-ROM. Tapi ada yang harus jadi perhatian ekstra, yaitu karena proses rekaman dilakukan setelah CD tercetak dan ada begitu banyak CD-R yang dijual dipasaran, maka kualitas lembaran data didalam CD-R itu harus cocok dengan CD Writer-nya. Dulu banyak kasus, selain dari masalah Buffer Under-Run (kehabisan supply data), dahulu CD Writer tidak mampu mengenali lapisan data itu dengan baik. Anda tidak perlu risau, CD Writer jaman sekarang sudah mampu mengenali berbagai CD-R yang ada dipasaran. Untuk lebih yakin, sebaiknya Anda baca buku manualnya untuk memperoleh informasi daftar CD-R yang paling optimal untuk CD Writer Anda. Bagi Anda yang masih menggunakan CD Writer model lama, silahkan kunjungi situs web produsen pembuatnya untuk mengupdate firmware. Kegunaan dari update firmware ini untuk membantu CD Writer mengenali lapisan-lapisan data tersebut. Bahkan pada beberapa CD Writer tertentu, dengan hanya update firmware kita bisa meningkatkan kecepatan rekam tanpa harus beli CD Writer baru. Lumayan kan.

CD-RW

Singkatan dari Compact Disc - ReWriteable. Piringan CD-RW ini umumnya berwarna ungu. Proses pembuatannya mirip dengan CD-ROM atau CD-R dengan cara menaruh selembar lapisan plastik. Perbedaannya lembaran plastik itu memiliki kemampuan untuk membuka dan menutup. Seperti yang telah dijelaskan bahwa lapisan data jika disinari oleh laser akan membuat lubang-lubang sebagai kode. Pada CD-RW lapisan data itu dapat lubang-lubang itu dapat menutup lagi jika dibutuhkan. Itulah sebabnya kita dapat merekam dan menghapus media CD-RW ini sesuka hati kita.

CD-RW tidak sembarangan dapat dibaca pada CD Player atau VCD player. Untuk bisa membaca CD-RW butuh tenaga sinar laser yang lebih kuat dari biasanya. Oleh sebab itu pastikan bahwa CD player atau VCD player Anda mendukung CD-RW. KAPASITAS CD Kapasitas CD dapat digolongkan menjadi 2 bentuk fisik. Pertama piringan CD kecil yang berdiameter 8 cm, dan kedua piringan CD normal yang berdiameter 12 cm. Kapasitas CD kecil 8 cm, sanggup menyimpan hingga 21 menit atau setara dengan 184,57 MB.

Pertanyannya adalah, kok tahu 21 menit sama dengan 184,57 MB? Itulah yang akan dibahas disini. CD mengenal 2 macam modus, yaitu Mode 1 dan Mode 2/XA. Pada Mode 1, CD akan dibentuk dengan ukuran 2.048 bytes tiap blok. Jumlah blok tergantung pada ukuran CD. Untuk CD 8 cm memiliki 94.500 blok. Sehingga kalau kita mengkalikan 2.048 dengan 94.500 hasilnya sama dengan 193.536.000 Bytes. Ubahlah bilangan bytes itu menjadi MegaBytes (MB). Karena 1 MB sama dengan 1.048.576 Bytes, maka hasilnya 184, 57 MB.

Agar lebih mudah memahaminya, lihatlah tabel dibawah ini;

Timbul pertanyaan, mengapa jumlah blok tiap mode berbeda-beda? Alasannya Mode 1 digunakan untuk menyimpan data. Sementara Mode 2/XA digunakan khusus untuk membuat CD-Audio atau VCD. Ada perbedaan mendasar antara data dengan video/audio, yaitu pada data yang digunakan sebagai tolak ukur adalah kapasitas dalam satuan MB. Namun pada video/audio tolak ukur yang digunakan adalah berdasarkan detik. Trik perbedaan kapasitas ini banyak dimanfaatkan oleh beberapa orang untuk melakukan teknik Overburn. Dengan overburn kita dapat menyimpan data lebih banyak dari biasanya, teknik ini tidak disarankan bagi pemula karena dapat menimbulkan kerusakan pada CD-Writer drive jika dilakukan asalasalan. Diluar dari semua itu, file MPEG-1 yang berukuran hingga 780 MB dapat tersimpan dengan baik jika kita menyimpannya menjadi VCD, bukan sebagai file data biasa. Lagipula dengan membuat menjadi VCD, kita bisa menontonnya tidak hanya di PC tapi juga pada VCD player biasa.

sumber : http://ilmukomputer.org

Read more »

Teknologi Pendingin Prosesor

 Bagi kebanyakan orang, pendingin standar bawaan PC telah dirasa mencukupi. Tetapi bagaimana

dengan mania overclock yang memaksa prosesor PC-nya bekerja sampai di ambang batas

kemampuannya? Saya yakin mereka akan merasa kurang dengan kinerja pendingin standar bawaan

PC-nya dan mencari pendingin yang lebih baik/lebih dingin. Atau bagaimana dengan notebook yang

mensyaratkan sistem dapat menghemat daya yang dipakainya? Selain prosesor yang hemat listrik,

notebook juga menerapkan fan pendingin yang bekerja sesuai dengan kebutuhan.

Sebenarnya teknologi pendinginan PC juga berevolusi selama tugas pendampingannya terhadap

prosesor. Tetapi memang tidak sepesat perkembangan teknologi prosesor itu sendiri. Ini karena

untuk kondisi normal, penggunaan teknologi pendinginan standar sudah cukup untuk mendinginkan

prosesor. Secara garis besar, jenis sistem pendingin dapat dibagi menjadi 3, yaitu sistem pendingin

udara, sistem pendingin air, dan peltier.

Sistem Pendingin Udara

Inilah sistem pendingin yang paling tua di dunia PC dan masih

dipakai sampai saat ini. Sistem ini mendominasi sistem pendinginan

pada PC karena kesederhanaannya dan harganya yang murah. Walau

pun sistem ini juga memiliki beberapa kekurangan, salah satunya

adalah sangat bising.

Sistem pendingin udara ini terdiri dari 2 buah komponen, yaitu

heatsink dan fan. Heatsink berguna untuk menyerap panas pada

prosesor. Bilah-bilahnya berguna untuk menyalurkan panas prosesor

ke udara sekitar. Sedangkan fan berguna untuk menguraikan panas heatsink ke udara sekitar dengan

lebih cepat. Untuk itulah mengapa heatsink didesain berbilah-bilah karena untuk lebih memudahkan

penyaluran udara panas ke udara sekitar.

• Sistem Pendinginan Air

Sistem ini menggunakan air untuk menyerap panas di heatsink. Prinsip kerjanya mirip dengan sistem radiotor  pada mobil. pada processor dipasang blok air yang berisi bnyak bilah tembaga/alumunium yang bertugas seperti heatsink, yaitu menyerap panas processor. Tetapi bilah-bilah ini diletakan dalam blok yang berisi air. pada blok ini terdapat 2 buah saluran, satu untuk masuk air dan yang lainnya untuk keluar air. Nah, panas di bilah-bilah heatsink ini diserap oleh air yang kemudian dibuang keluar blok air menuju resevoir atau penampang air melewati selang air. Air ini kemudian didinginkan dengan fan pendingin yang terdapat pada reservoir. Air dalam reservoir yang telah dingin kemudian dipompa oleh pompa air elektris mini keluar reservoir melewati selang air kemudian masuk ke blok air untuk menggantikan air yang telah bersirkulasi mendinginkan heatsink. Jadi air ini bersirkulasi mendinginkan heatsink, kemudian kembali keluar menuju reservoir yang kemudian air panas ini akan didinginkan oleh fan. Karena jarak antara blok air dengan reservoir bisa fleksibel dengan jarak sampai sejauh 3 meter, ini berarti tidak ada motor fan dalam PC. Motor fan pendingin reservoir dan pompa air elektris mini dapat diletakkan terpisah dari PC. Ini menjadikan sistem PC lebih senyap.

• Sistem Peltier (thermoelectric)

Ini adalah sistem yang sebenarnya tidak mendinginkan sistem, tetapi hanya memindahkan panas dari satu ujung ke ujung yang lain. Perbedaan suhu antara ujung yang panas ke ujung yang dingin dapat berkisar antara 70 derajat sampai 120 derajat. Pendingin Peltier bekerja pada prinsip pemompaan panas yang bekerja menggunakan sangat banyak daya listrik. Sistem pendingin ini dapat memakai daya 80 sampai 130 watt untuk dapat bekerja. Sedangkan sistem peltier sendiri juga menghasilkan panas sehingga juga diperlukan heatsink dan fan untuk sistem peltier. Jadi jika kita jumlahkan keseluruhan suhu sistem, maka penggunaan sistem peltier akan lebih panas. Tetapi suhu pada prosesor bisa saja sedingin seperti suhu lemari es kita.
Secara teknis penggunaan sistem peltier ini sangat ideal karena dapat memindahkan panas prosesor ke luar sistem PC dengan baik dan cepat, tetapi ternyata peltier juga membawa banyak masalah & bahaya, yaitu misalnya overheating jika fan mati yang akan membakar prosesor, problem kelistrikan karena peltier memakai terlalu banyak daya, kondensasi/ pengembunan yang terjadi karena perbedaan yang ekstrem antara suhu prosesor yang didinginkan dengan suhu sekitar. Untuk informasi lebih lanjut, Anda dapat membacanya di www.peltier-info.com.
Setelah kita memahami beberapa teknologi pendinginan di atas, kita dapat menggunakan teknologi pendinginan di atas untuk membangun sistem komputasi dengan sistem pendinginan yang sesuai. Berikut adalah contoh penerapannya. Pendinginan Pasif untuk Sistem yang Dingin Maksudnya adalah bahwa sistem yang dingin ini sudah didukung oleh prosesor dan motherboard bertegangan rendah yang relatif cukup dingin sehingga tidak diperlukan pendingin aktif. Sistem pendingin yang diperlukan hanyalah pendingin pasif, yaitu hanya memerlukan heatsink tanpa diperlukan fan. Sistem PC ini dapat dibangun dengan prosesor VIA/Cyrix yang memiliki tegangan rendah. Sebenarnya sistem ini cocok bagi kondisi yang mensyaratkan keadaan yang rendah bising, tetapi sayang tampaknya harus mengorbankan kinerjanya. Contohnya adalah Notebook. Pendinginan untuk Sistem Rendah Bising Beberapa orang atau pun lingkungan kerja mensyaratkan keadaan kerja yang senyap/tidak bising. PC standar dengan pendinginan standar dirasa cukup menganggu keadaan ini. Memang penyebab kebisingan dari suatu PC sangat beragam, bisa dari motor CDROM drive, harddisk, pendingin prosesor (dan prosesor kartu grafis jika ada), dari pendingin power supply atau pun dari fan exhaust casing PC. Untuk kondisi ini, produsen pendingin prosesor membuat suatu sistem pendinginan yang memakai motor fan yang memiliki tingkat kebisingan rendah. Motor fan ini didesain khusus dengan chasing motor yang dilengkapi peredam sehingga dapat menekan suara yang keluar dari motor fan.
Memang dari segi ukuran motor fan dengan peredam ini akan sedikit lebih besar dari motor fan pendingin prosesor biasa, tetapi suara yang dihasilkan akan lebih kecil. Pendingin untuk Sistem Hemat Energi Banyak produsen PC yang memproduksi sistem komputasi yang hemat energi. Selain itu rata-rata notebook menerapkan dan mensyaratkan sistem yang hemat energi ini. Salah satu penghematan energi ini dilakukan pada sistem pendingin. Memang beberapa produsen prosesor telah membuat versi prosesor yang bertegangan rendah yang memiliki suhu kerja lebih dingin dari prosesor lain, tetapi untuk penggunaan dengan durasi yang lama, prosesor tetap membutuhkan sistem pendinginan. Belum lagi prosesor Intel yang memiliki teknologi speed step yang dapat disesuaikan kecepatan prosesornya, ini tentu membutuhkan sistem pendinginan yang otomatis mengikuti kebutuhan pendinginannya.
Untuk itu didesainlah sistem pendinginan yang lebih efektif dan efisien. Ini dapat dilakukan dengan memberikan ventilasi yang cukup pada sistem, penggunaan heatsink (keping pendingin) yang ekstra besar pada prosesor, atau menggunaan fan yang terkendali yang akan bekerja sesuai dengan kebutuhan. Pada beberapa motherboard telah dilengkapi sensor suhu yang akan memonitor suhu prosesor dan juga telah dilengkapi switch (saklar) otomatis bagi fan pendingin prosesor. Ini sangat membantu dalam membangun sistem yang hemat energi karena fan hanya akan bekerja jika suhu prosesor telah mencapai tingkat tertentu. Tetapi bagi motherboard yang belum dilengkapi fasilitas tersebut, kita dapat memakai sistem pendingin yang telah memiliki sensor suhu dan switch otomatis terpasang.
Biasanya sensor dan saklar otomatis tersebut terdapat pada heatsink yang akan menyalakan fan jika
suhu prosesor telah mencapai tingkat tertentu.

• Sistem Pendingin bagi Sistem Berkinerja Tinggi

Yang dimaksud sistem berkinerja tinggi di sini adalah sistem dengan tingkat komputasi dan kehandalan sistem yang tinggi dengan tingkat hidup atau durasi kerja yang panjang. Biasanya sistem ini didedikasikan untuk mesin server atau juga sistem untuk keperluan khusus yang menuntut kehandalan & kinerja yang tinggi. Sistem ini tentu akan menghasilkan panas yang lebih tinggi dari sistem biasa. Untuk mendinginkan sistem berkinerja tinggi ini, sistem pendinginan biasa tentu tidak mencukupi, untuk itu dibuatlah beberapa jenis sistem pendingin. Kita bisa memakai heatsink yang ekstra besar dengan bentuknya yang didesain efektif menyerap dan mengeluarkan panas, menggunakan motor fan yang memiliki kecepatan putar tinggi, atau menggunakan fan yang memiliki bilah yang lebih besar/lebar atau pun lebih panjang. Tentu tidak lupa pula dikombinasikan dengan casing yang dingin. Maksud dari casing yang dingin ini adalah banyaknya ventilasi udara dan biasanya ventilasi ini sudah dilengkapi dengan fan exhaust. Tetapi biasanya sistem pendingin untuk sistem berkinerja tinggi ini akan lebih bising dan lebih boros daya. Selain dari sistem pendingin yang diterapkan padanya, kadang sistem ini membutuhkan lingkungan sekitar yang dingin dengan sirkulasi udara yang baik. Kadang pula diperlukan ruang khusus bagi sistem ini sehingga sistem dapat bekerja dengan optimal.

• Sistem Pendingin bagi Mania Overclock

Sebenarnya sistem PC yang dioverclock tidak disarankan oleh para produsen prosesor, karena resiko kerusakan dan umur sistem yang lebih pendek karena penerapan teknik overclock itu. Tetapi kadang bagi para mania overclock halhal tersebut mereka abaikan. Bahkan kadang-kadang mereka

membangun sistem untuk dioverclock dengan biaya yang lebih besar untuk membeli sistem pendingin dan piranti pendukung lain dari pada jika mereka membeli sistem dengan tingkat performance lebih tinggi. Belum lagi jika prosesor atau piranti lain rusak dan mereka harus menggantinya. Memang tidak masuk akal, tetapi mereka akan merasakan kepuasan yang tiada tara jika mereka dapat meningkatkan kinerja sistemnya tetapi tetap stabil. Apalagi ada situs khusus mania overclock yang memuat data-data lengkap sistem yang dioverclock, tentu hati para mania overclock akan semakin panas untuk dapat melebihi sistem overclock lain. Jangan-jangan yang perlu dipasang sistem pendingin seharusnya mania overclock itu sendiri ☺. Dari para mania overclock inilah timbul beberapa teknologi sistem pendinginan yang berkinerja tinggi. Contohnya adalah penggunaan heatsink yang tidak lagi ekstra, tetapi sudah over besar dengan casing PC yang banyak memiliki ventilasi ditambah exhaust fan yang ekstra kuat. Selain itu kita dapat menggunakan coupled/combo heatsink, yang menyatukan dua buah heatsink. Ada juga yang

menggunakan heatsink extention/tambahan, ini akan menambahkan heatsink di atas heatsink & fan

standar prosesor. Kadang kala diperlukan pipa tembaga penghantar panas yang menyalurkan panas

dari heatsink pertama ke heatsink tambahan. Ada juga yang menggunakan fan lebih dari satu, tentunya desain heatsink akan menyesuaikan sehingga dapat ditempelkan lebih dari satu fan. Nah, bagi mania overclock yang tidak ada masalah dengan uang, mereka dapat menggunakan sistem

pendingin berbasis air. Sistem pendingin ini bekerja seperti sistem radiator pada mobil. Sayang sistem PC jadi ribet karena adanya 2 selang yang menghubungkan blok air dengan reservoir. Tetapi bagi overclocker, itu tidak jadi masalah. Cuma hati-hati, jangan sampai bocor airnya. Sebenarnya penggunaan sistem peltier sangat ideal bagi mania overclock karena sistem ini dapat “membekukan” prosesor. Sayang sistem peltier ini terlalu sulit dan bermasalah untuk dipasang dan dikonfigurasikan. Belum lagi terdapat efek kondensasi atau pengembunan yang kerap kali timbul padahal sistem PC baru menyala beberapa menit. Selain itu sistem pendingin ini terkenal sangat boros karena dapat mengkonsumsi 80 sampai 130 Watt untuk kerjanya sendiri. Belum lagi Peltier sendiri menghasilkan panas kerja yang berlebih yang juga harus dibuang. Memang sistem ini dapat mendinginkan prosesor dengan sangat baik, tetapi dengan kesulitan yang ditimbulkannya, sistem ini jadi tidak populer dan hanya sedikit yang mau memakainya.

Seorang overclocker telah berhasil menggabungkan 3 jenis sistem pendinginan pada PC-nya, yaitu

sistem pendinginan udara, sistem pendinginan air dan yang terakhir adalah peltier. Untuk lebih

jelasnya, kunjungilah situs http://www.overclockers.co.nz/ocnz/cooling/peltierheatsink/1.shtml.

sumber : http://ilmukomputer.org

Read more »

Kompenen Elektronika Yang Rawan Rusak Pada komputer

Komputer tersusun dari jutaan “komponen elektronika”. Mulai dari yang berukuran besar sampai yang ukurannya tidak kasat mata. Komponen elektronika tersebut memiliki ketergantungan satu sama lainnya. Jika yang satu rusak, maka akan mempengaruhi komponen yang lainnya.

Dari sekian jumlah komponen elektonik pada komputer, ada beberapa yang rawan mengalami kerusakan. Hal ini disebabkan beberapa faktor yang menyebabkan kerusakannya, Komponen tersebut ialah ELCO (kapasitor yang memiliki ukuran bulat tinggi).

Kerusakannya biasanya terjadi disebabkan beberapa hal, namun yang sering terjadi ialah:

1. Suhu CPU yang terlalu panas.

Hal ini bisa disebabkan karena banyaknya debu yang menempel pada komponen elektronika sehingga menahan panas yang dikeluarkan, anda pun bisa membaca artikel tips merawat motherboard yang efisien. Selain itu, panasnya CPU bisa disebabkan karena kurangnya CPU Cooler yang digunakan.

2. Arus listrik yang tidak stabil atau terlalu tinggi.

Arus listrik PLN memang merupakan arus listrik yang kurang stabil. Walau pun standart tegangannya 220 volt, namun sering terjadi naik turun di setiap saat. Masalah ini bisa diatasi dengan menggunakan Stabilizer.

3. Terjadi konsletting

Yaitu ketika suatu arus berlawanan bertemu dan menghasilkan sebuah percikan api. Ini biasanya terjadi pada CPU yang suka terbuka casingnya, hal ini memberikan peluang masuknya hewan-hewan kecil seperti kecoa atau benda logam lainnya masuk kedalam motherboard dan menyebabkan konsletting

Bagaimanapun juga, hal kecil yang terjadi pada komponen elektronika komputer bisa berakibat fatal jika tidak segera ditanggulangi dengan tepat. Mudah-mudahan tulisan kali ini bermanfaat untuk mencegah kerusakan pada komputer anda. Terima kasih.

sumber : http://tips-tipskomputer.blogspot.com

Read more »

Dasar-Dasar Jaringan Komputer

􀂉 Pengertian Jaringan

                  Seringkali kita mendengar kata internet, sekilas mungkin kita akan berpikir bahwa yang namanya internet merupakan sebuah jaringan yang sangat besar dan terdiri dari banyak kompuer. Atau bahkan bagi orang yang awam internet sering diartikan sebagai browsing, chatting, dan lain-lain.

Pengertian ini merupakan sebuah pandangan yang kurang benar. Karena sebenarnya internet adalah kumpulan dari jaringan-jaringan kecil dan besar yang saling terhubung secara real-time atau terus menerus di seluruh dunia.

Dalam suatu sistem jaringan, dimana seluruh komputer saling berbagi data dan resources satu sama lain sehingga tercapai efisiensi dalam pemanfaatan teknologi, amat dibutuhkan perangkat-perangkat khusus dan instalasi tertentu.

Pada bab ini akan dijelaskan beberapa peralatan yang digunakan dalam sistem jaringan serta pengaturan TCP/IP pada sistem operasi Windows.

􀂉 Topologi Jaringan

              Tujuan dari suatu jaringan adalah menghubungkan jaringan-jaringan yang telah ada dalam jaringan tersebut sehingga informasi dapat ditransfer dari satu lokawi ke lokasi yang lain. Karena suat perusahaan memuliki keinginan atau kebutuhan yang berbeda-beda maka terdapat berbagai cara jaringan terminal-terminal dapat dihubungkan. Struktur Geometric ini disebut dengan LAN Topologies.

Terdapat 6 jenis topologi yaitu :

􀂉 Bus

􀂉 Ring

􀂉 Star

􀂉 Extended Star

􀂉 hierarchical topology

􀂉 Mesh

            Setiap topologi memuliki karakteristik yang berdeda-beda dan masing-masing juga memiliki keuntungan dan kerugian. Topologi tidak tergantung kepada medianya dan setiap topologi biasanya menggunakan media sebagai berikut :

Jenis-jenis Media yaitu :

􀂉 Twisted Pair

􀂉 Coaxial Cable

􀂉 Optical Cable

􀂉 Wireless

               Topologi dibagi menjadi dua jenis yaitu Physical Topology dan Logical Topologi. Dibawah ini adalah jenis-jenis Physical Topologi.

1. Topologi Bus atau Daisy Chain

Topologi ini memiliki karakteristik sebagai berikut:

• merupakan satu kabel yang kedua ujung nya ditutup, dimana sepanjang kabel terdapat node-node

• umum digunakan karena sederhana dalam instalasi

• signal melewati kabel dalam dua arah dan mungkin terjadi collision

• problem terbesar pada saat kabel putus. Jika salah satu segmen kabel putus, maka seluruh jaringan akan terhenti.

2. Topologi Ring

     Topologi ini mempuyai karakteristik sebagai berikut:

• lingkaran tertutup yang berisi node-node

• sederhana dalam layout

• signal mengalir dalam satu arah, sehingga dapat menghindarkan terjadinya collision (dua paket data bercampur), sehingga memungkinkan pergerakan data yang cepat dan collision detection yang lebih sederhana

• problem: sama dengan topologi bus

• biasanya topologi ring tidak dibuat secara fisik melainkan direalisasikan dengan sebuah consentrator dan kelihatan seperti topologi star

3. Topolog Star

    Topologi ini mempunyai karakteristik sebagai berikut:

• setiap node berkomunikasi langsung dengan central node, traffic data mengalir dari node ke central node dan kembali lagi.

• mudah dikembangkan, karena setiap node hanya memiliki kabel yang langsung terhubung ke central node.

• keunggulannya adalah jika satu kabel node terputus yang lainnya tidak terganggu.

• dapat digunakan kabel yang “lower grade” karena hanya menghandel satu traffic node, biasanya digunakan kabel UTP.

4. Topologi Extended Star

    Topologi Extended Star merupakan perkembangan lanjutan dari topologi star dimana karakteristiknya tidak   jauh berbeda dengan topologi star yaitu :

• setiap node berkomunikasi langsung dengan sub node, sedangkan sub node berkomunikasi dengan central node. traffic data mengalir dari node ke sub node lalu diteruskan ke central node dan kembali lagi.

• Digunakan pada jaringan yang besar dan membutuhkan penghubung yang banyak atau melebihi dari kapasitas maksimal penghubung.

• keunggulan : jika satu kabel sub node terputus maka sub node yang lainnya tidak terganggu, tetapi apabila central node terputus maka semua node disetiap sub node akan terputus

• tidak dapat digunakan kabel yang “lower grade” karena hanya menghandel satu traffic node, karena untuk berkomunikasi antara satu node ke node lainnya membutuhkan beberapa kali hops.

5. Topologi hierarchical

    Topologi ini biasa disebut sebagai topolodi tree. Dibangun oleh seperti halnya topologi extended star yang dihubungkan melalui sub node dalam satu central node. Topologi ini dapat mensupport baik baseband maupun broadband signaling dan juga mensupport baik contention maupun token bus access.

6. Topologi Mesh

    MESH topologi dibangun dengan memasang link diantara atation-station. Sebuah ‘fully-connected mesh’ adalah sebauh jaringan dimana setiap terminal terhubung secara langsung ke semua terminal-terminal yang lain. Biasanya digunakan pada jaringan komputer kecil. Topologi ini secara teori memungkinkan akan tetapi tidak praktis dan biayanya cukup tinggi untuk di-implementasikan. Mesh topologi memiliki tingkat redundancy yang tinggi. Sehingga jika terdapat satu link yang rusak maka suatu station dapat mencari link yang lainnya.

Gambar 34 Jenis-jenis topologi

Sedangkan Logical Topology adalah FDDI, Token Ring, dan Ethernet.

􀂉 Tipe Jaringan

                 Dalam jaringan terdapat tiga buah peran yang dijalankan. Yang pertama adalah client. Peran ini hanya sebatas pengguna tetapi tidak menyediakan sumber daya (sharing), informasi, dan lain-lain. Peran kedua adalah sebagai peer, yaitu client yang menyediakan sumber daya untuk dibagi kepada client lain sekaligus memakai sumber daya yang tersedia pada client yang lain (peer to peer). Sedangkan peran yang terakhir adalah sebagai server, yaitu menyediakan sumber daya secara maksimal untuk digunakan oleh client tetapi tidak memakai sumber daya yang disediakan oleh client. Dibawah ini akan dijelaskan jenis-jenis jaringan yang ada.

1. Jaringan Berbasis Server

                 Jaringan berbasis server atau client-server diartikan dengan adanya server didalam sebuah jaringan yang menyediakan mekanisme pengamanan dan pengelolaan jaringan tersebut. Jaringan ini terdiri dari banyak client dari satu atau lebih server. Client juga biasa disebut front-end meminta layanan seperti penyimpanan dan pencetakan data ke printer jaringan, sedangkan

server yang sering disebut back-end menyampaikan permintaan tersebut ke tujuan yang tepat.

Pada Windows NT, Windows 2000, dan Windows Server 2003, jaringan berbasis server diorganisasikan di dalam domain-domain. Domain adalah koleksi jaringan dan client yang saling berbagi informasi. Keamanan domain dan perizinan log on dikendalikan oleh server khusus yang disebut domain controlle. Terdapat satu pengendali domain utama atau Primary Domain Controller (PDC) dan beberapa domain controller pendukung atau backup Domain Controller (BDC) yang membantu PDC pada waktu-waktu sibuk atau pada saat PDC tidak berfungsi karena alasan tertentu.

Primasry Domain Controller juga diterapkan di dalam jaringan yang menggunakan server Linux. Software yang cukup andal menangani masalah ini adalah samba yang sekaligus dapat digunakan sebagai penyedia layanan file dan print yang membuat computer Windows dapat mengakses file-file di mesin Linux dan begitu pula sebaliknya.

            Jaringan berbasis server memiliki beberapa keuntungan diantaranya adalah :

1. Media penyimpanan data yang terpusat memungkinkan semua user menyimpan dan menggunakan data di server dan memberikan kemudahan melakukan back-up data di saat kritis. Pemeliharaan data juga menjadi lebih mudah karena data tidak tersebar di beberapa computer.

2. Kemampuan server untuk menyatukan media penyimpanan di satu tempat akan menekan biaya pembangunan jaringan. Server yang telah dioptimalkan membuat jaringan berjalan lebih cepat daripada jaringan peer-to-peer. Membebaskan user dari pekerjaan mengelola jaringan.

3. Kemudahan mengatur jumlah pengguna yang banyak. Kemampuan untuk sharing peralatan mahal seperti printer laser. Mengurangi masalah keamanan karena pengguna harus memasukkan password untuk setiap peralatan jaringan yang akan digunakan.

II. Jaringan Peer-to-peer

           Setiap computer di dalam jaringan peer mempunyai fungsi yang sama dan dapat berkomunikasi dengan computer lain yang telah memberi

izin. Jadi, secara sederhana setiap komputer pada jaringan peer berfungsi sebagai client dan server sekaligus. Jaringan peer digunakan di sebuah kantor kecil dengan jumlah computer sedikit, dibawah sepuluh workstation.

Keuntungan menggunakan jaringan peer adalah :

1. Tidak memerlukan investasi tambahan untuk pembelian hardware dan software server.

2. Tidak diperlukan seorang network administrator dan setupnya mudah serta meminta biaya yang murah.

    Kerugian menggunakan jaringan peer adalah :

1. Sharing sumberdaya pada suatu komputer didalam jaringan akan sangat membebani computer tersebut.

2. Masalah lain adalah kesulitan dalam mengatur file-file. User harus menangani komputernya sendiri jika   ditemui masalah keamanan sangat lemah.

3. Jaringan Hybrid

         Jaringan hybrid memiliki semua yang terdapat pada tiga tipe jaringan di atas. Ini berarti pengguna dalam jaringan dapat mengakses sumber daya yang dishare oleh jaringan peer, sedangkan di waktu bersamaan juga dapat memanfaatkan seumber daya yang disediakan oleh server.

Keuntungan jaringan hybrid adalah sama dengan keuntungan menggunakan jaringan berbasis server dan berbasis peer. Jaringan hybrid memiliki kekurangan seperti pada jaringan berbasis server.

􀂉 Peralatan Jaringan

                Ada beberapa peralatan yang digunakan dalam jaringan, peralatan ini sering digunakan di dalam perkantoran dan perusahan besar. Peralatan ini adalah :

1. Network Interface Card

Dalam memilih network interface card, ada beberapa pertimbangan yang harus diperhatikan. Pertimbangan-pertimbangan ini sangat penting untuk diperhatikan, yaitu :

􀂉 Tipe jaringan seperti Ethernet LANs, Token Ring, atau Fiber Distributed Data Interface (FDDI).

􀂉 Tipe Bus seperti ISA dan PCI.

Gambar 35 Network Interface Card

2. PCMCIA Network Interface Card

      PCMCIA card adalah card jaringan yang digunakan untuk terhubung kedalam sebuah jaringan tanpa menggunakan kabel.

Gambar 36 PCMCIA Network Interface Card

3. Modem

        Modem atau Modul the Modulator adalah peralatan jaringan yang digunakan untuk terhubung ke jaringan internet menggunakan kabel telepon.

Gambar 37 PCMCIA Network Interface Card

4. HUB/Switch

         HUB atau Switch digunakan untuk menghubungkan setiap node dalam jaringan LAN. Peralatan ini sering digunakan pada topologi star dan extended star. Perbedaan antara HUB dan Switch adalah kecepatan transfer datanya. Yaitu 10:100 Mbps.

Gambar 38 HUB 8 Port dan Switch 24 Port

5. Bridge

       Bridge adalah peralatan jaringan yang digunakan untuk memperluas ata memecah jaringan. Bridge berfungsi untuk menghubungkan dan menggabungkan media jaringan yang tidak sama seperti kabel unshielded twisted pair (UTP) dan kabel fiber-optic, dan untuk menggabungkan arsitektur jaringan yang berbeda seperti Token Ring dan Ethernet. Bridge meregenerate sinyal tetapi tidak melakukan konversi protocol, jadi protocol jaringan yang sama (seperti TCP/IP) harus berjalan

kepada kedua segemen jaringan yang terkoneksi ke bridge. Bridge dapat juga mendukung Simple Network Management Protocol (SNMP), serta memiliki kemampuan diagnosa jaringan.

Bridge hadir dalam tiga tipe dasar yaitu Local, Remote, dan Wireless. Bridge local secara langsung menghubungkan Local Area Network (LAN). Bridge remote yang dapat digunakan untuk membuat sebuah Wide Area Network (WAN) menghubungkan dua atau lebih LAN. Sedangkan wireless bridge dapat digunakan untuk menggabungkan LAN atau menghubungkan mesin-mesin yang jauh ke suatu LAN.

Bridge beroperasi mengenali alamat MAC address node asal yang mentransmisi data ke jaringan dan secara automatis membangun sebuah table routing internal. Table ini digunakan untuk menentukan ke segmen mana paket akan di route dan menyediakan kemampuan penyaringan (filtering). Setelah mengetahui ke segmen mana suatu paket hendak disampaikan, bridge akan melanjutkan pengiriman paket secara langsung ke segmen tersebut. Jika bride tidak mengenali alamat tujuan paket, maka paket akan di forward ke semua segmen yang terkoneksi kecuali segmen alamat asalanya. Dan jika alamat tujuan berada dalam segmen yang sama dengan alamat asal, bridge akan menolak paket. Bridge juga melanjutkan paket-paket broadcast ke semua segmen kecuali segmen asalnya.

Gambar 39 Wireless Bridge

6. Router

             Router adalah peralatan jaringan yang digunakan untuk memperluas atau memecah jaringan dengan melanjutkan paket-paket dari satu jaringan logika ke jaringan yang lain. Router banyak digunakan di dalam internetwork yang besar menggunakan keluarga protocol TCP/IP dan untuk menghubungkan semua host TCP/IP dan Local Area Network (LAN) ke internet menggunakan dedicated leased line. Saat ini, masih banyak perusahaan menggunakan router Cisco 2500 series untuk mengkoneksikan dua buah LAN (WAN dengan anggota dua LAN), LAN ke ISP (Internet Service Provider). Koneksi seperti ini menyebabkan semua workstation dapat terkoneksi ke internet selama 24 jam.

Router berisi table-tabel informasi internal yang disebut label routering yang melakukan pencatatan terhadap semua alamat jaringan yang

diketahui dan lintasan yang mungkin dilalui. Router membuat jalur paket-paket berdasarkan lintasan yang tersedia dan waktu tempuhnya. Karena menggunakan alamat paket jaringan tujuan, router bekerja hanya jika protocol yang dikonfigurasi adalah protocol yang routetable seperti TCP/IP atau atau IPX/SPX. Ini berbeda dengan bridge yang bersifat protocol independent.

Gambar 40 Cisco Router 2600 series

7. Crimping Tools

        Crimping tools berguna untuk memotong, merapikan dan mengunci kabel UTP dalam melakukan instalasi Networking.

Gambar 41 Crimping Tools

􀂉 Pengkabelan

1. Kupas lapisan luar kabel UTP sepanjang ± 1 Cm dari ujung, sehingga 8 urat kabel terlihat dari luar.

2. Susun urutan warna kabel sesuai dengan standard internasional

Gambar 35 Susunan kabel straight

Gambar 36 Susunan kabel cross

3. Masukkan Ujung kabel UTP yang telah disusun menurut urutan internasional, kemudian jepit dengan menggunakan crimping tool.

Gambar 37 Memasukkan Kabel UTP ke dalam RJ-45

Gambar 38 Menjepit kabel menggunakan Crimping

Gambar 39 Hasil Crimping kabel yang baik

4. Pasang satu sisi RJ-45 ke dalam Network Card, dan sisi lainnya ke HUB/Switch

5. Jaringan siap dioperasikan

􀂉 Sejarah TCP/IP

           Sejarah TCP/IP dimulainya dari lahirnya ARPANET yaitu jaringan paket switching digital yang didanai oleh DARPA (Defence Advanced Research Projects Agency) pada tahun 1969. Sementara itu ARPANET terus bertambah besar sehingga protokol yang digunakan pada waktu itu tidak mampu lagi menampung jumlah node yang semakin banyak. Oleh karena itu DARPA mendanai pembuatan protokol komunikasi yang lebih umum, yakni TCP/IP. Ia diadopsi menjadi standard ARPANET pada tahun 1983.

Untuk memudahkan proses konversi, DARPA juga mendanai suatu proyek yang mengimplementasikan protokol ini ke dalam BSD UNIX, sehingga dimulailah perkawinan antara UNIX dan TCP/IP.. Pada awalnya internet digunakan untuk menunjukan jaringan yang menggunakan internet protocol (IP) tapi dengan semakin berkembangnya jaringan, istilah ini sekarang sudah berupa istilah generik yang digunakan untuk semua kelas jaringan. Internet digunakan untuk menunjuk pada komunitas jaringan komputer worldwide yang saling dihubungkan dengan protokol TCP/IP.

Perkembangan TCP/IP yang diterima luas dan praktis menjadi standar de-facto jaringan komputer berkaitan dengan ciri-ciri yang terdapat pada protokol itu sendiri yang merupakan keunggulun dari TCP/IP, yaitu :

􀂄 Perkembangan protokol TCP/IP menggunakan standar protokol terbuka sehingga tersedia secara luas. Semua orang bisa mengembangkan perangkat lunak untuk dapat berkomunikasi menggunakan protokol ini. Hal ini membuat pemakaian TCP/IP meluas dengan sangat cepat, terutama dari sisi pengadopsian oleh berbagai sistem operasi dan aplikasi jaringan.

􀂄 Tidak tergantung pada perangkat keras atau sistem operasi jaringan tertentu sehingga TCP/IP cocok untuk menyatukan bermacam macam network, misalnya Ethernet, token ring, dial-up line, X-25 net dan lain lain.

􀂄 Cara pengalamatan bersifat unik dalam skala global, memungkinkan komputer dapat mengidentifikasi secara unik komputer yang lain dalam seluruh jaringan, walaupun jaringannya sebesar jaringan worldwide Internet. Setiap komputer yang tersambung dengan jaringan TCP/IP (Internet) akan memiliki address yang hanya dimiliki olehnya.

􀂄 TCP/IP memiliki fasilitas routing dan jenis-jenis layanan lainnya yang memungkinkan diterapkan pada internetwork.

􀂉 Arsitektur dan Protokol Jaringan TCP/IP

Dalam arsitektur jaringan komputer, terdapat suatu lapisan-lapisan ( layer ) yang memiliki tugas spesifik serta memiliki protokol tersendiri. ISO (International Standard Organization) telah mengeluarkan suatu standard untuk arsitektur jaringan komputer yang dikenal dengan nama Open System Interconnection ( OSI ). Standard ini terdiri dari 7 lapisan protokol yang menjalankan fungsi komunikasi antara 2 komputer. Dalam TCP/IP hanya terdapat 5 lapisan sbb :

Walaupun jumlahnya berbeda, namun semua fungsi dari lapisan-lapisan arsitektur OSI telah tercakup oleh arsitektur TCP/IP. Adapun rincian fungsi masing-masing layer arsitektur TCP/IP adalah sbb :

Physical Layer (lapisan fisik) merupakan lapisan terbawah yang mendefinisikan besaran fisik seperti media komunikasi, tegangan, arus, dsb.

Lapisan ini dapat bervariasi bergantung pada media komunikasi pada jaringan yang bersangkutan. TCP/IP bersifat fleksibel sehingga dapat mengintegralkan mengintegralkan berbagai jaringan dengan media fisik yang berbeda-beda.

Network Access Layer mempunyai fungsi yang mirip dengan Data Link layer pada OSI. Lapisan ini mengatur penyaluran data frame-frame data pada media fisik yang digunakan secara handal. Lapisan ini biasanya memberikan servis untuk deteksi dan koreksi kesalahan dari data yang ditransmisikan. Beberapa contoh protokol yang digunakan pada lapisan ini adalah X.25 jaringan publik, Ethernet untuk jaringan Etehernet, AX.25 untuk jaringan Paket Radio dsb.

Internet Layer mendefinisikan bagaimana hubungan dapat terjadi antara dua pihak yang berada pada jaringan yang berbeda seperti Network Layer pada OSI. Pada jaringan Internet yang terdiri atas puluhan juta host dan ratusan ribu jaringan lokal, lapisan ini bertugas untuk menjamin agar suatu paket yang dikirimkan dapat menemukan tujuannya dimana pun berada. Oleh karena itu, lapisan ini memiliki peranan penting terutama dalam mewujudkan internetworking yang meliputi wilayah luas (worldwide Internet). Beberapa tugas penting pada lapisan ini adalah:

􀂃 Addressing, yakni melengkapi setiap datagram dengan alamat Internet dari tujuan. Alamat pada protokol inilah yang dikenal dengan Internet Protocol Address ( IP Address). Karena pengalamatan (addressing) pada jaringan TCP/IP berada pada level ini (software), maka jaringan TCP/IP independen dari jenis media dan komputer yang digunakan.

􀂃 Routing, yakni menentukan ke mana datagram akan dikirim agar mencapai tujuan yang diinginkan. Fungsi ini merupakan fungsi terpenting dari Internet Protocol (IP). Sebagai protokol yang bersifat connectionless, proses routing sepenuhnya ditentukan oleh jaringan. Pengirim tidak memiliki kendali terhadap paket yang dikirimkannya untuk bisa mencapai tujuan. Router-router pada jaringan TCP/IP lah yang sangat menentukan dalam penyampaian datagram dari penerima ke tujuan.

Transport Layer mendefinisikan cara-cara untuk melakukan pengiriman data antara end to end host secara handal. Lapisan ini menjamin bahwa informasi

yang diterima pada sisi penerima adalah sama dengan informasi yang dikirimkan pada pengirim. Untuk itu, lapisan ini memiliki beberapa fungsi penting antara lain :

􀂃 Flow Control. Pengiriman data yang telah dipecah menjadi paket-paket tersebut harus diatur sedemikian rupa agar pengirim tidak sampai mengirimkan data dengan kecepatan yang melebihi kemampuan penerima dalam menerima data.

􀂃 Error Detection. Pengirim dan penerima juga melengkapi data dengan sejumlah informasi yang bisa digunakan untuk memeriksa data yang dikirimkan bebas dari kesalahan. Jika ditemukan kesalahan pada paket data yang diterima, maka penerima tidak akan menerima data tersebut. Pengirim akan mengirim ulang paket data yang mengandung kesalahan tadi. Namun hal ini dapat menimbulkan delay yang cukup berartii.

Pada TCP/IP, protokol yang dipergunakan adalah Transmission Control Protocol (TCP) atau User Datagram Protocol ( UDP ). TCP dipakai untuk aplikasi-aplikasi yang membutuhkan keandalan data, sedangkan UDP digunakan untuk aplikasi yang membutuhkan panjang paket yang pendek dan tidak menuntut keandalan yang tinggi. TCP memiliki fungsi flow control dan error detection dan bersifat connection oriented. Sebaliknya pada UDP yang bersifat connectionless tidak ada mekanisme pemeriksaan data dan flow control, sehingga UDP disebut juga unreliable protocol. Untuk beberapa hal yang menyangkut efisiensi dan penyederhanaan, beberapa aplikasi memilih menggunakan UDP sebagai protokol transport. Contohnya adalah aplikasi database yang hanya bersifat query dan response, atau aplikasi lain yang sangat sensitif terhadap delay seperti video conference. Aplikasi seperti ini dapat mentolerir sedikit kesalahan (gambar atau suara masih bisa dimengerti), namun akan tidak nyaman untuk dilihat jika terdapat delay yang cukup berarti.

Application Layer merupakan lapisan terakhir dalam arsitektur TCP/IP yang berfungsi mendefinisikan aplikasi-aplikasi yang dijalankan pada jaringan. Karena itu, terdapat banyak protokol pada lapisan ini, sesuai dengan banyaknya aplikasi TCP/IP yang dapat dijalankan. Contohnya adalah SMTP ( Simple Mail Transfer Protocol ) untuk pengiriman e-mail, FTP (File Transfer

Protocol) untuk transfer file, HTTP (Hyper Text Transfer Protocol) untuk aplikasi web, NNTP (Network News Transfer Protocol) untuk distribusi news group dan lain-lain. Setiap aplikasi pada umumnya menggunakan protokol TCP dan IP, sehingga keseluruhan keluarga protokol ini dinamai dengan TCP/IP.

􀂉 Pengiriman dan Penerimaan Paket Data

Layer-layer dan protokol yang terdapat dalam arsitektur jaringan TCP/IP menggambarkan fungsi-fungsi dalam komunikasi antara dua buah komputer. Setiap lapisan menerima data dari lapisan di atas atau dibawahnya, kemudian memproses data tersebut sesuai fungsi protokol yang dimilikinya dan meneruskannya ke lapisan berikutnya. Ketika dua komputer berkomunikasi, terjadi aliran data antara pengirim dan penerima melalui lapisan-lapisan di atas. Pada pengirim, aliran data adalah dari atas ke bawah. Data dari user maupun suatu aplikasi dikirimkan ke Lapisan Transport dalam bentuk paket-paket dengan panjang tertentu. Protokol menambahkan sejumlah bit pada setiap paket sebagai header yang berisi informasi mengenai urutan segmentasi untuk menjaga integritas data dan bit-bit pariti untuk deteksi dan koreksi kesalahan.

Dari Lapisan Transport, data yang telah diberi header tersebut diteruskan ke Lapisan Network / Internet. Pada lapisan ini terjadi penambahan header oleh protokol yang berisi informasi alamat tujuan, alamat pengirim dan informasi lain yang dibutuhkan untuk melakukan routing. Kemudian terjadi pengarahan routing data, yakni ke network dan interface yang mana data akan dikirimkan, jika terdapat lebih dari satu interface pada host. Pada lapisan ini juga dapat terjadi segmentasi data, karena panjang paket yang akan dikirimkan harus disesuaikan dengan kondisi media komunikasi pada network yang akan dilalui. Proses komunikasi data di atas dapat dijelaskan seperti pada gambar berikut ini :

Read more »
